產品介紹

       滾筒篩分機，是一種對物料大小進行分級處理的篩分設備，具有工藝布置簡單的特點，主要由進出料口、電機、減速機、機架、滾筒裝置等組成。該設備可廣泛用于化工、焦化廠、礦山、電廠、建材、冶金等行業，常用在中、細粒物料的分級篩分，以提高物料的質量。隆中滾筒篩采用特制篩網，具有篩分效率高，使用壽命長；安裝傾斜角小，篩孔不易堵塞；結構簡單，維修方便;運行平穩，噪音較低；占據空間小，便于工藝布置的特點。

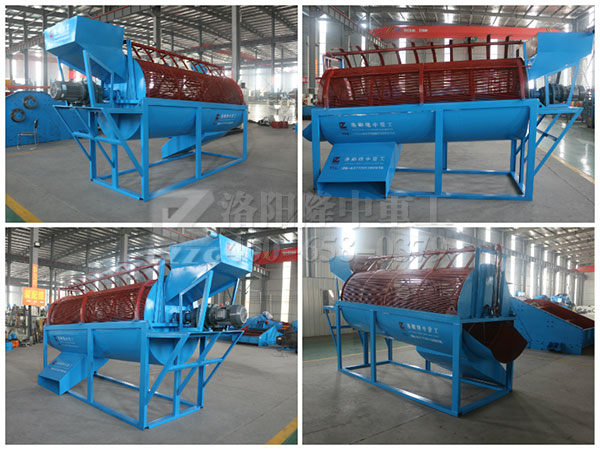

上圖：隆中滾筒篩分機


結構組成

       電機、減速機、滾筒裝置、機架、密封蓋、進出料口、噴淋、拍打架。

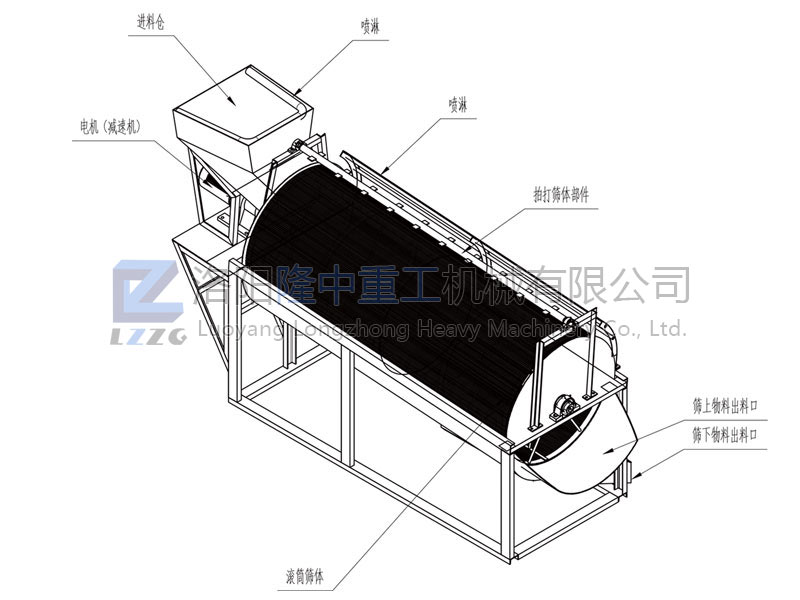

上圖：滾筒篩模型構造


工作原理

       滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料(篩下產品)經滾筒外圓的篩網排出，不合格的物料(篩上產品)經滾筒末端排出。在滾動過程中位于篩子上部的拍打架會一直拍打滾筒裝置，防止物料卡在篩網中影響篩子使用。同時滾筒篩的噴淋可以在滾筒裝置轉動過程中對篩子表面及物料進行沖洗，是物料更干凈。

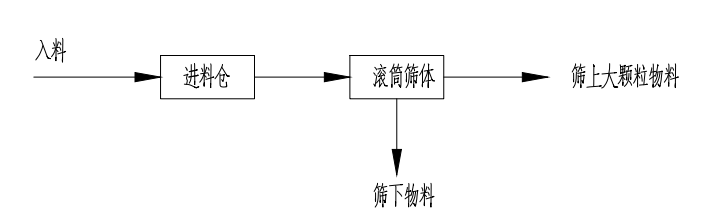

上圖：滾筒篩工藝流程

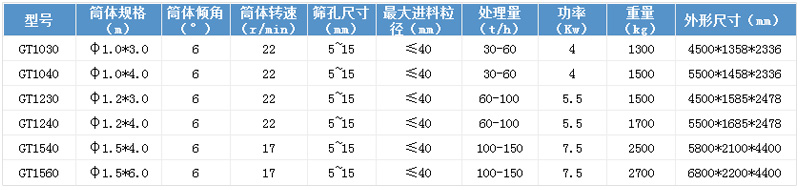

技術參數



點擊圖片查看產品詳情
