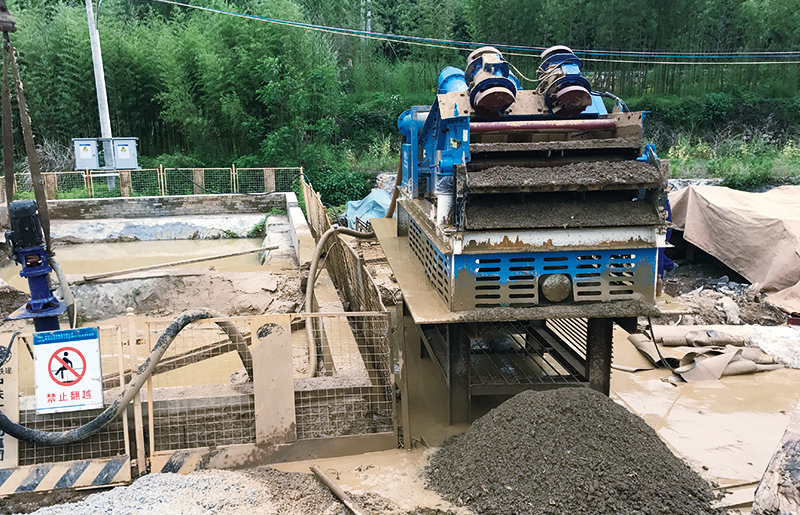

上圖：工作現場


     該系統是隆中針對城市基礎建設中產生的打樁、盾構泥漿進行凈化回用處理所設計的。主要通過篩分、水洗、回收等設備提取泥漿中的砂，得到凈化后的泥漿再通過壓濾機將泥壓濾成泥餅，實現泥的干堆干排及水的循環利用，部分泥漿也可繼續回用到打樁作業中。

工藝流程

     打樁泥漿進入地下泥漿池后，由立式泵抽取進入泥漿處理機振篩下層篩面上，篩面篩孔大的顆粒（粗砂）物體直接脫水并從出料口排出。小的物料進入篩下水箱，再經由泥漿處理機內部配置渣漿泵（4/3）抽取進入分離器,分離器底流進入振篩上層篩板上，產出小的細砂。

     而分離器返水則進入返水箱后，自流進入三氫凈化體。 經三氫凈化體絮凝濃密后的泥漿由壓濾機專用泵抽取，打入廂式壓濾機，經壓濾機壓濾成泥餅排出。同時三氫凈化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池，從而實現細砂回收增效、固廢干排處理及水資源的重復再利用。

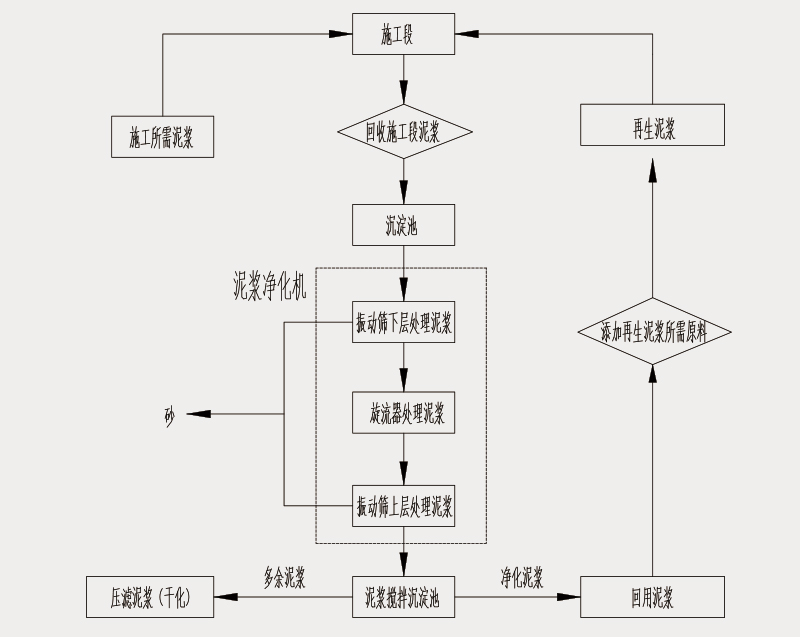

上圖：工藝流程


工藝優勢

（1）原料先經過泥漿處理設備（或洗砂回收一體機、細沙回收機等）篩分提取其中的細砂，能有效降低后序設備負荷，減小設備型號，從而達到投資小，占地面積小的目的，同時可以減少對設備元件的損傷，延長設備使用壽命。

（2）三氫凈化體污泥濃縮罐內部結構根據流體動力學原理設計，充分考慮紊流、沉降等方面因素，在處理量相同的情況下，體積更小，絮凝劑用量更省。

（3）隆中污泥壓濾機采用全自動程控拉板技術，并在進料口加裝壓力表及過壓保護回流裝置，有效保護設備元件及濾布不在過載狀態下工作。

（4）固廢干排，步驟明確、分工細致，每臺機器獨特的結構設計，保證可以大限度地發揮其作用，從而達到簡單效率高的目的。工藝合理，結構優化，處理后的水、泥均能達到相關環保要求。

實現功能

（1）泥砂分離-物料中固體顆粒的回收與脫水。

（2）泥水分離-前期作業產生的尾水凈化。

（3）固廢干排-尾水中固體廢棄物的干排、干堆處理。

預期目標

（1）實現物料中固體顆?；厥彰撍好撍笪锪系暮蔬_到20～24%。

（2）實現尾水的凈化回用：凈化后的尾水懸浮物（SS）低于300mg/L（特殊物料除外），高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放標準。清水回用率可達80%，符合***關于工業采礦、選礦等有關水資源重復利用標準。

（3）實現固體廢棄物的干堆干排：壓濾過的泥餅含水率小于60%，達到***關于固體廢棄物干堆干排或混合填埋標準。
