產品介紹

    JR型香蕉篩適用于煤炭或類似比重的礦物干式、干濕式篩分；煤炭脫介、脫泥等作業。

     該系列根據篩機不同用途及處理量大小，采用不同的篩分面積、篩縫尺寸、篩面分段數量以及篩面傾角，分單層和雙層產品，工作面積5.7m2~30.2m2，共20種主要規格型號，可基本滿足各種類型礦井和選煤廠生產需要。


上圖：隆中滾筒篩

結構和技術特點


     1．應用等厚篩分原理，針對不同的物料特性，采用不同的振動參數、分段數量及篩面傾角，篩面傾角過度平緩，篩面分段數量4~7段，能夠保證***佳的篩分工藝效果。同時平緩的傾角過度和較多的分段數量有利于篩面壽命提高。

     2．振動器：采用世界先進水平的JR型箱式振動器（詳見JR振動器介紹），飛濺潤滑、箱體內置潤滑油道，保證軸承充分潤滑，齒輪為高精度斜齒輪，軸承為振動設備專用軸承，放油螺塞帶磁性，外置式有機塑料透明油標，可很方便的觀察油位，采用特殊措施保證軸承和齒輪舒服工作，振動器噪聲低于75分貝，軸承溫度小于50度。

     3．激振器大梁采用三工字型梁結構，克服了方形梁中間受力不好的問題，內設加強筋板，剛度大，重量輕，焊后去應力處理。

     4．支撐篩面的下橫梁采用特制工字型梁，橫梁與篩面系統的連接為高強螺栓連接，避免了因焊接造成橫梁局部應力集中，橫梁壽命低的問題。同時，用戶可很方便的對篩面系統進行維護。

     5．側板外形切割及鉆孔由高精度數控車床完成，確保外形及鉆孔的精度，側板上無焊縫，避免側板產生應力集中，從而防止側板開裂。

     6．篩面固定方式有兩種，一種是兩端聚氨酯壓木中間軌座式，一種為兩端聚氨酯壓木中間壓板式，可以安裝聚氨酯篩面，也可以安裝不銹鋼篩面。用戶可根據需要選配，非常靈活。

     7．帶有有足夠強度、剛度和長度的給料箱，以防大塊物料沖擊或因入料溜槽設計不當致使大塊物料直接落入篩面，造成篩面過早損壞。

     8．關鍵部件連接均采用扭剪型高強螺栓，連接可靠，維護方便。

     9．主要構件材質采用Q245R，屬壓力容器專用鋼材，具有良好的沖擊韌性、冷彎性和焊接性。

     10．每臺篩機出廠前均8小時空載試車，以確保每臺篩機都能安全、可靠的運轉。

     11．模塊化部件設計，通用化程度高，便于用戶安裝、維護；篩面可根據不同用戶需要采用網狀或板狀篩面、不銹鋼或聚氨脂篩面。

     12．采用鋼制螺旋彈簧減振，***大限度的降低篩機對基礎的動負荷。

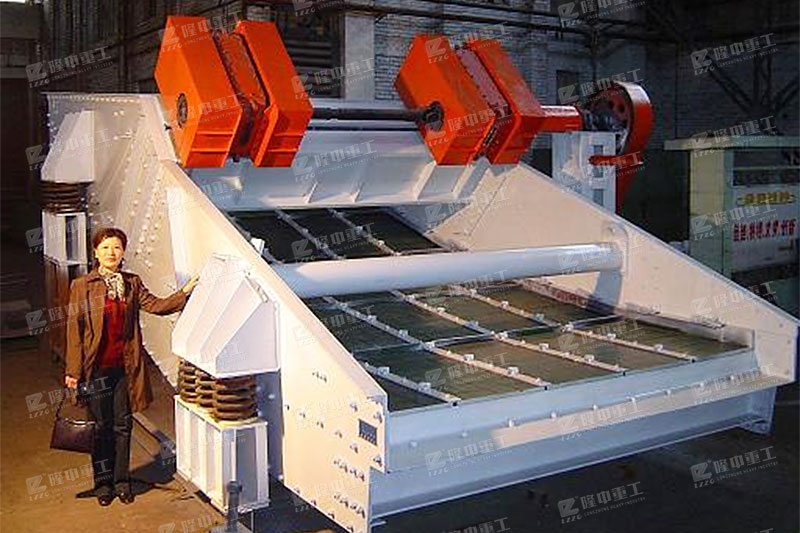

上圖：香蕉等厚篩

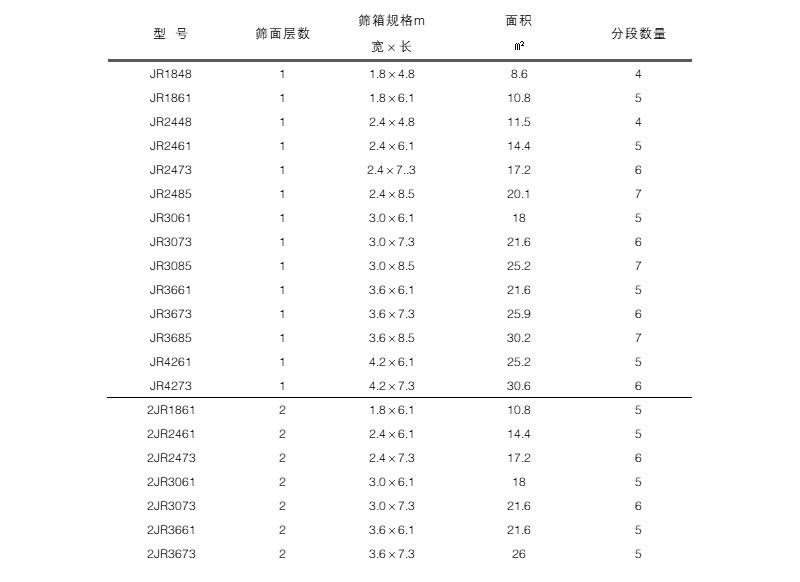

技術參數
